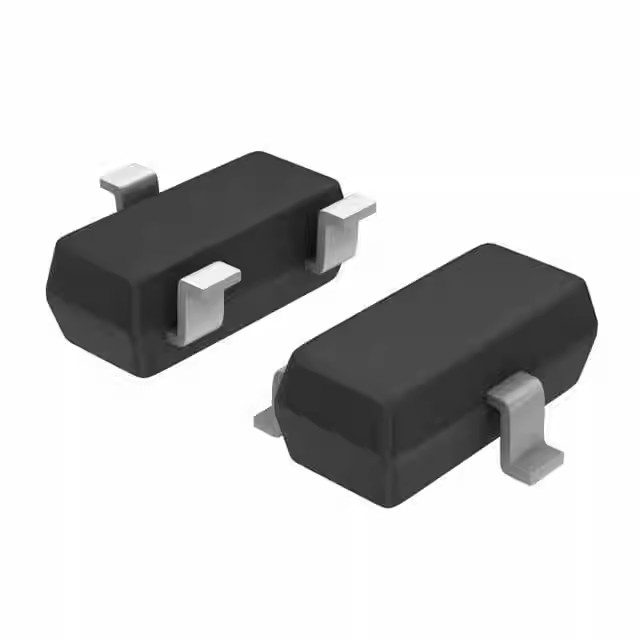

PL2304（升压IC）

功能介绍

PL2304是一系列高转换效率、低功耗、 高工作频率的PFM同步升压DC-DC转换芯 片。芯片利用PFM控制电路，根据负载电流 大小自动切换占空比系数，可获得低纹波、 高效率、宽输出电压范围的一系列产品。

封装采用SOT23和SOT23-5。芯片有内 置开关晶体管，外围仅需要电感和电容，就 可以完成低输入电池电压升压到所需的工作电压。

带使能端的PL2304具有关断功能，可 使芯片损耗达到小于0.5uA。

应用范围

*1~2 节干电池的电子设备

*LED手电、LED灯、血压计、遥控玩具

*无线耳机、无线鼠标、无线键盘、照相机、摄像机、VCR、PD手持电话等便携式手持电源

*要求提供电压比电池所能提供电压高的设备电源

特性描述

*高效率：90％

*低启动电压：0.75V @IOUT=1mA

*低静态电流：6uA

*频率：330KHz

*可选输出电压：1.8V~5.0V

*输出精度：±2％

*输出电流：300mA

*低纹波、低噪声

*同步整流
