高转换效率、低功耗、 高工作频率的PFM同步升压DC-DC转换芯片YX2018

高转换效率、低功耗、 高工作频率的PFM同步升压DC-DC转换芯片YX2018

特性

? 高效率：90％

? 低启动电压：0.75V @IOUT=1mA

? 低静态电流：6uA

? 频率：330KHz

? 可选输出电压：1.8V~5.0V

? 输出精度：±2％

? 输出电流：300mA

? 低纹波、低噪声

? 同步整流

应用范围

? 1~2 节干电池的电子设备

? LED 手电筒、LED 灯、血压计、遥控玩具

? 无线耳机、无线鼠标、无线键盘、照相机、 摄像机、VCR、PD 手持电话等便携式设备的电源

? 要求提供电压比电池所能提供电压高的设备的电源部分

描述

YX2018是一系列高转换效率、低功耗、 高工作频率的PFM同步升压DC-DC转换芯片。芯片利用PFM控制电路，根据负载电流 大小自动切换占空比系数，可获得低纹波、 高效率、宽输出电压范围的一系列产品。

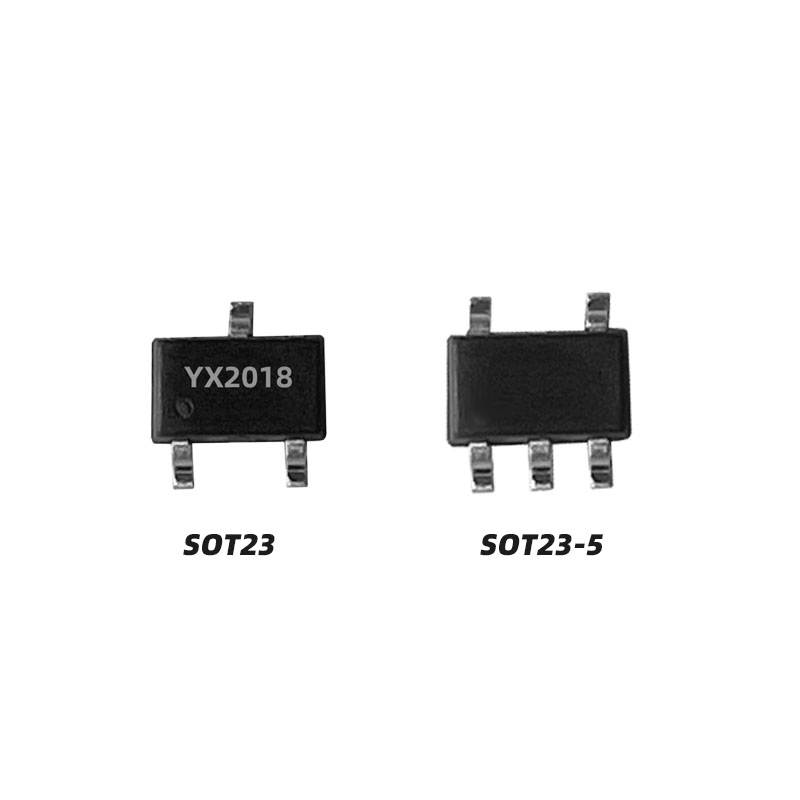

封装采用SOT23和SOT23-5。芯片有内置 开关晶体管，外围仅需要电感和电容，就可 以完成低输入电池电压升压到所需的工作电 压。

带使能端的YX2018具有关断功能，可使 芯片损耗达到小于0.5uA。
