BCT8324S-2/3（触摸IC）

一、概述

BCT8324S-2/3是两或三通道电容式触摸检测芯片，采用 CMOS 工艺制造，内置稳压模块、硬件消抖 和环境值自适应算法等多种有效措施一体，大大提高自身抗干扰性能。该芯片专为取代传统按键而设计， 可在多种介质（塑胶外壳、玻璃陶瓷、亚克力等）隔离保护的情况下实现触摸检测功能。具有高稳定性、 宽工作电压特性和低功耗特性，可广泛应用于智能触控面板、灯光控制等 DC 类消费电子产品上。

二、特点

* 工作电压范围：2.4V~5.5V

* 待机工作电流：低功耗模式下典型值仅 3uA，快速模式下 12uA(@VDD=3.0V 且无负载)

* 在电源上电稳定后 0.5s 内完成触摸环境值初始化，在此期间触摸功能无效

* 快速模式下响应时间约 45ms，低功耗模式下最大响应时间约 160ms(@VDD=3.0V)

* 环境自动校准功能：刚上电的 8s 内约每 1s 刷新参考值，在此 8s 内有触摸按键或 8s 后仍无触摸按键， 则重新校准周期切换为 4s

* 内建稳压电路提供稳定的电压给检测电路使用

* 内置硬件去抖动电路可有效防止外部噪声干扰而导致的误动作

* 可接外部电容（1~47pF）调整触摸灵敏度

* 无 16S 长按复位，可在外部增加硬件断电复位电路

* 可用于玻璃、陶瓷、塑料、亚克力等介质表面

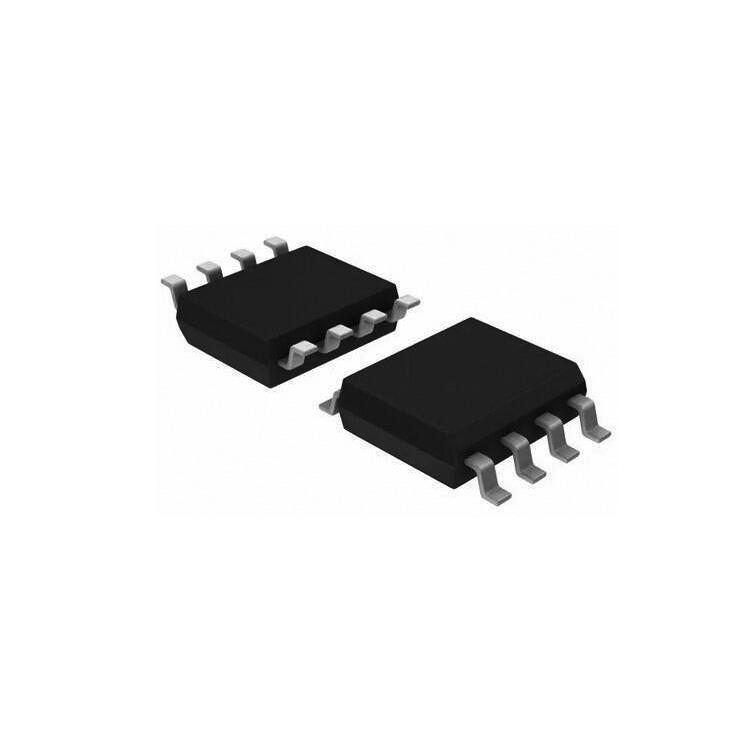

* 封装形式：BCT8324S-2 SOT23-6L（两通道）

                       BCT8324S-2 SOP-8L （两通道）

                       BCT8324S-3 SOP-8L （三通道）
