BCT0388（八键触摸IC）

1、产品概述

BCT0388是一款集成度高的 8 通道电容触摸按键检测芯片，采用SSOP-24封装，可精准检测外部触摸按键上的人手触摸动作。芯片内置高电源电压抑制比电路，能有效减少按键误 触发，确保在复杂环境下仍保持高可靠性；同时具备自动校准、低待机电流、可选唤醒模式 等特性，仅需极少外部元件即可实现稳定的触摸按键应用，广泛适用于玩具、小家电、便携 式消费电子等场景。

2、功能描述

2.1 核心通道

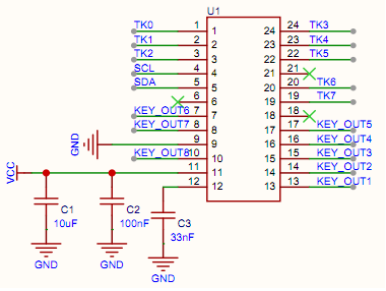

Output:8个输出口（KEY OUT1 ~ KEY OUT8），用于驱动 LED 或高电平触发型器件。

Input：8个触摸接按键（TK0-TK7），对应 8 个独立触摸按键。

2.2 工作模式

芯片包含待机模式和正常模式两种工作状态：

待机模式：系统上电后， 处于待机模式，静态电流极低，以减少功耗

正常模式：唤醒后进入，持续检测所有触摸按键；在待机模式时，一旦检测到唤醒按键按 下，触摸芯片进入到正常工作模式，同时对所有按键进 行连续检测。芯片在正常模式约 20s 内 无键按下，芯片将自动进入待机模式。

2.3 触发与输出逻辑

TK0~TK7 检测到有效触摸时，对应 KEY OUT1~KEY OUT8 执行电平保持（Level Hold）模式并输出高电平；触摸动作离开后，对应输出端立即恢复低电平初始状态，可直接控制LED及高电平触发类器件
