稳压LDO类型中TX6213芯片的输入电容器怎么样呢

发布时间:2021/1/4 3:00:00来源:http://www.szxunrui.cn/news534042.html

稳压LDO类型中TX6213芯片的输入电容器怎么样:

要求输入电容器≥1.0μF,VIN和GND之间。这个电容器必须位于距离车辆识别号1cm以内引脚和连接到一个干净的地面。陶瓷建议使用电容器可在输入端使用高质量的钽或薄膜。然而钽电容器会受到影响由于浪涌电流导致的灾难性故障连接到低阻抗电源(如电池或非常大的电容器)。对ESR没有要求输入电容器,但公差和温度系数必须考虑在以确保电容器在操作范围。超过温度和操作条件。输出电容器在应用程序中,选择输出电容器保持稳定运行。

TX6213芯片输出电容器必须满足以下规定的要求:推荐电容表、应用条件。最小值、稳定性和正确操作的电容是0.6μF。电容公差应为超过工作温度±30%或更高范围。推荐的电容器类型为X7R以满足整个设备温度规范。介绍了电容器的应用条件,包括直流偏压、频率和温度。如果电容低于最小指定值(请参见下一节电容器特性)。TX6213设计用于非常小的陶瓷输出电容器。1.0μF电容器(X7R型),ESR类型介于0和400mΩ适用于各种应用场合。X5R型可以使用电容器,但电容器的温度范围。用这些和其他的电容器类型(Y5V,Z6U)可以使用,选择取决于操作范围a的条件和温度范围指定的应用程序。

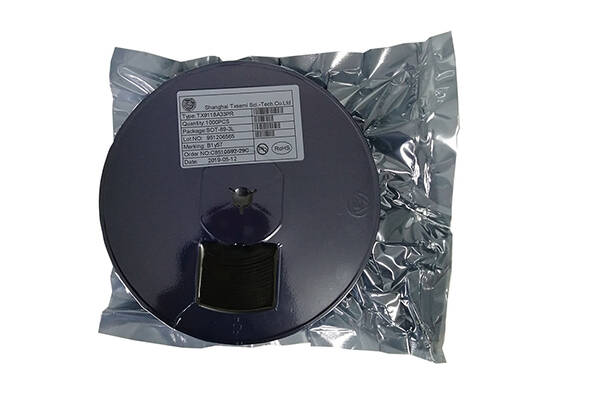

稳压LDO,TX6213芯片
也有可能在输出端使用钽或薄膜电容器,但由于尺寸的原因,这些电容器的性能不太好以及成本。还建议输出电容器应位于距离输出引脚并返回到干净的接地线。空载稳定性TX6213将保持稳定并处于调节状态没有外部负载。这是特别的在CMOSRAM中很重要保持活力应用。开/关输入操作拉动EN销即可关闭TX6213低,通过拉高打开。如果这个未使用功能时,应系紧VEN销至车辆识别号(VIN)以始终保持调节器输出接通。为确保正常工作,信号源用于驱动的VEN输入必须能够在规定的开关位置上下摆动,电气系统中列出的电压阈值VIL和VIH下的特征截面。
