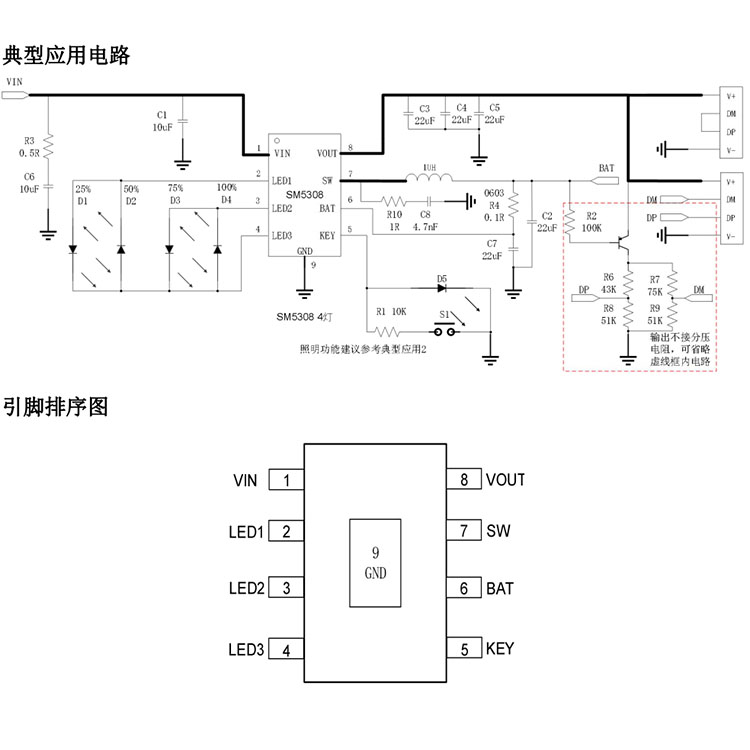

功能描述
升压
SM5308 集成一个输出 5V,负载能力 2.4A 的升压 DCDC 转换器。开关频率 500KHz,3.8V 输入,5V/2.1A 时效率为 92%。
SM5308 内置软启动功能,防止在启动时的冲击电流过大引起故障,集成输出过流,短期内路,过压,过温等保护功能。当检测到输出过流、短路后每隔 1s 重新重启打开输出,确保系统稳定可靠的工作。
SM5308 在 BAT 电压大于 3.2V 上电后就会开启5V 升压输出和电量显示,输出电流小于 45mA,32s后关闭电量显示,输出电压固定 5V 进入低功耗模式。
SM5308 检测到 BAT 电压低于 3.0V 后会关闭输出,BAT 电压回升后需要充电激活才能正常输出。
充电
SM5308 拥有一个同步开关结构的恒流、恒压锂电池充电器。当电池电压小于 3V 时,采用 200mA 涓流充电;当电池电压大于 3V,进入恒流充电, 此时VIN 输入限流环起作用;当电池电压大于 4.2V, 进入恒压充电。 充电完成后,若电池电压低于 4.1V后,重新开启电池充电。
SM5308 采用开关充电技术,开关频率 1MHz,VIN 输入端充电电流 1.8 A,充电效率最高到 91%。
自适应电源路径管理,支持边充边放。
SM5308 charger 会自动调节充电电流大小,来适应不同负载能力的适配器,不拉挂适配器。
按键方式
SM5308 可识别长按键和短按键操作,不需要按键时 PIN5 脚悬空。
(1)按键持续时间长于 50ms,但小于 2s,即为短按动作,短按会打开电量显示灯和升压输出。
(2)按键持续时间长于 2s,即为长按动作,长按会开启或者关闭照明 LED。
(3)小于 50ms 的按键动作不会有任何响应。
(4)在 1s 内连续两次短按键,会关闭升压输出、电量显示和照明 LED。
