发布时间：2021-08-28 03:00:00来源：http://www.szxunrui.cn/news674252.html

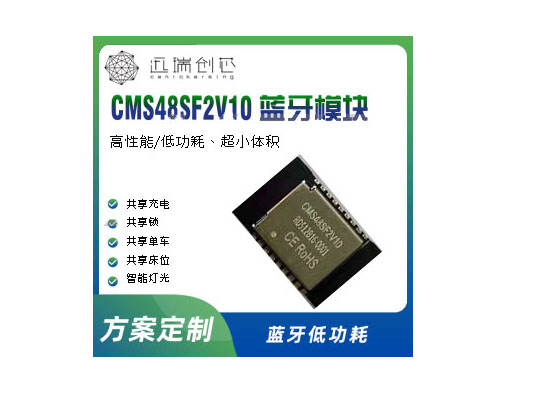

一、产品概述 CMS48SF2V10 串口模块采用 RDF512BT6 芯片,通过 UART(串口)操作可以实现模块 与手机之间数据传输。本模块为从模块，具有命令控制可以修改模块的广播名称，修 改广播间隔和连接间隔。使用该模块用户可以快速把数据以蓝牙方式进行传输。
2.4GHz 低功耗蓝牙模块BLE5.1 /低功耗蓝牙系统/蓝牙控制模块/蓝牙传输模块
二、应用领域
1、可用于 2.4GHz 低功耗蓝牙系统。
2、可用于手机外围附件。
3、体育及休闲器材。
4、消费类电子。
5、人机交互设备（键盘，鼠标，遥控 器）。
6、USB 收发 Dongle。
7、医疗保健设备。
8、穿戴设备（蓝牙手环、手表、等）
产品说明：
1、模块串口与 MCU 连接线若比较长，推荐外部接上拉电阻；
2、MCU 给 BLE 模块发送数据时，必须拉低 14 脚，等待数据发送完毕后，再拉高 14 脚；
3、模块进入低功耗后，TX 和 RX 保持高电平。进入低功耗后模块的串口关闭，但模块保持广播， 等待手机或者其他主机连接。
注意事项：
1、在制作 PCB 时，整个模块的下方注意尽量不用铺地，特别是 PCB 天线部分禁止铺地；
2、模块默认连接 PCB 天线,如果需要连接第一脚 ANT 请提前通知。
3、模块默认名称为”BLE_FFFFFFFFFFFF”，其中“FFFFFFFFFFFF”为蓝牙模块的 MAC 地址，实际 MAC 地址是多少就显示多少。
