独立线性锂电池充电芯片 LR4054A-T ，500mA 的可编程充电电流，耐压9V

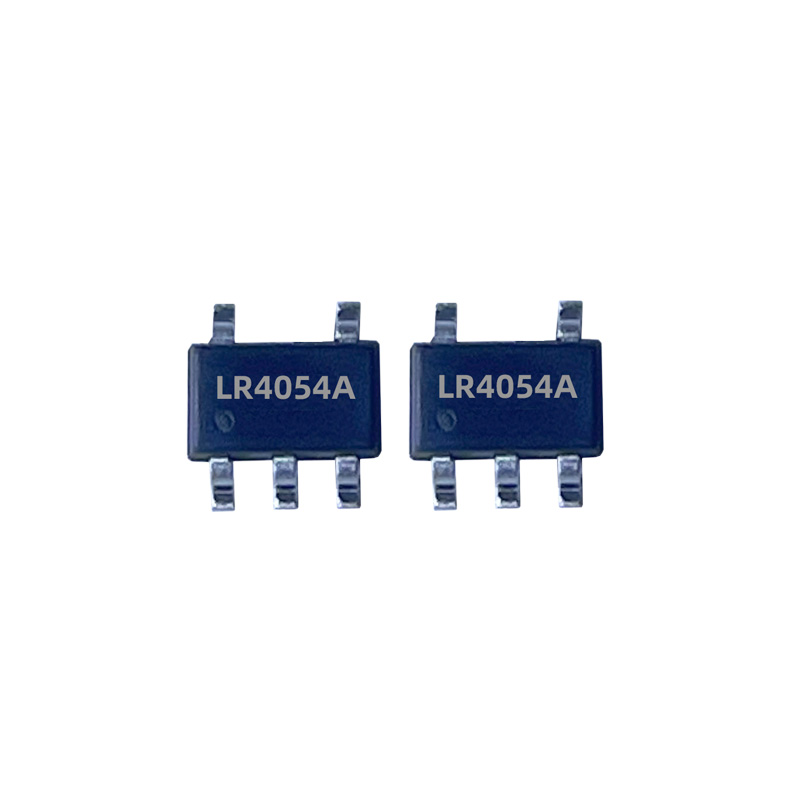

独立线性锂电池充电芯片 LR4054A-T

1 产品特点

• 高达 500mA 的可编程充电电流

• 无需 MOSFET、检测电阻器和隔离二极管

• 输出端电池反接保护功能

• 用于单节锂电池、采用SOT 封装的完整线性充电芯片

• 恒定电流/恒定电压操作，并具有可在无过热危 险的情况下实现充电速率最大化的热调节功能

• 直接从 USB 端口给锂离子电池充电

• 精度达1％的4.2V预设充电电压

• 用于电池电量检测的充电电流监控器输出

• 自动再充电

• 充电状态输出引脚

• C/10 充电终止

• 停机模式下供电电流为 25uA

• 2.9V 涓流充电门限

• 软启动限制了浪涌电流

2 产品应用

• 蜂窝电话、PDA、MP3 播放器

• 充电座 • 蓝牙设备

• 便携式锂电设备充电器

3 产品描述

LR4054A 是一款完整的单节锂离子电池用恒定电流/ 恒定电压线性充电芯片。其中 SOT 封装与较少的 外部元器件数目使得 LR4054A 成为便携式应用的 理想选择。而且 LR4054A 是专为在 USB 电源规范 内工作而设计的。由于采用内部 MOSFET 构架，所 以不需要外部检测电阻器和隔离二极管。热反馈可 对充电电流进行调节以便在大功率操作或高环境温 度条件下对芯片温度加以限制。充电电压固定为 4.2V，而充电电流可通过一个电阻器进行外部设置。 当充电电流在达到最终浮充电压之后降至设定值的 1/10 时，LR4054A 将自动终止充电循环。当输入电 压（交流适配器或 USB 电源）被拿掉时，LR4054A 自动进入一个低电流状态，将电池漏电流降至 2uA 以下，可将 LR4054A 置于停机模式，从而将供电电 流降至 25uA。LR4054A 的其他特点包括充电电流 监控器、欠压闭锁、自动再充电和一个用于指示充电 结束和输入电压接入的状态引脚。
