27W、低 EMI、AB/D 类双模单声道音频功率放大器 XS9110A

芯片功能说明

* XS9110A 是一款低 EMI，无需滤波器， AB/D类可选式音频功率放大器。14.4V 工作电压时，最大驱动功率为 27W（VDD=14.4V,4Ω BTL 负载，THD<10%），音频范围内总谐波失真噪声小于 1％（20Hz～20KHz)；

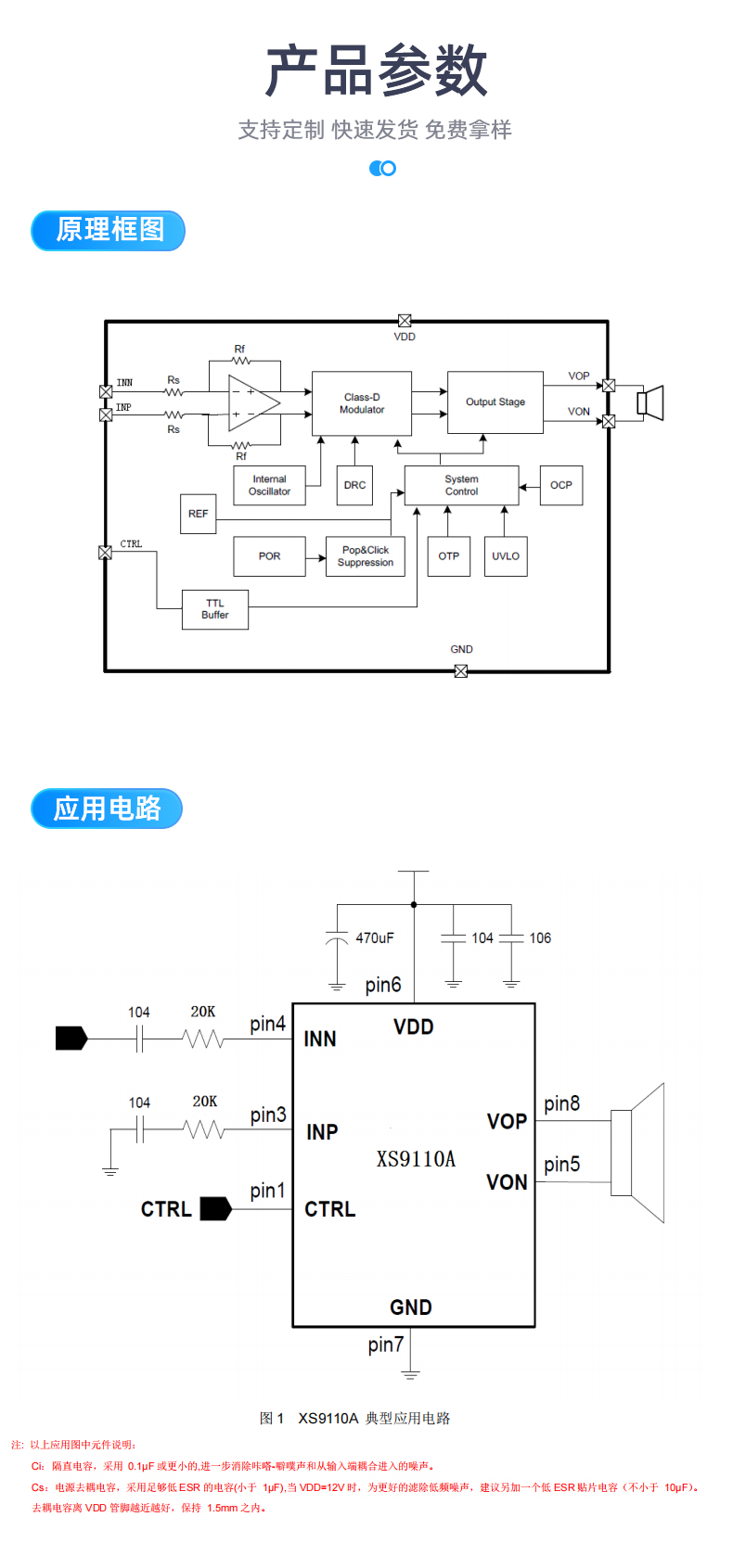

* XS9110A 的应用电路简单，只需极少数外围器件；

* XS9110A 输出不需要外接耦合电容或上举电容和缓冲网络；

* XS9110A 采用 ESOP8 封装，特别适合用于小音量、小体重的便携系统中；

* XS9110A 可以通过控制进入关断模式，从而减少功耗；

* XS9110A 内部具有过流、欠压、短路以及过热自动关断保护机制；

* XS9110A 工作稳定，通过配置外围电阻可以调整放大器的电压增益，方便应用。

芯片功能主要特性

* 低 EMI，高效率，音质优良

* AB/D 类切换、单通道

* VDD=14.4V，RL=4Ω，Po=27W，THD+N≤10%

VDD=12V，RL=3Ω，Po=23.5W，THD+N≤10%

VDD=12V，RL=4Ω，Po=20W，THD+N≤10%

VDD=7.4V，RL=2Ω，Po=13W，THD+N≤10%

* 宽工作电压范围 5V—15V

* 采用 ESOP8 封装

芯片的基本应用

* 拉杆音箱、背包音箱

* 扩音器

* 大功率蓝牙音箱、声霸
