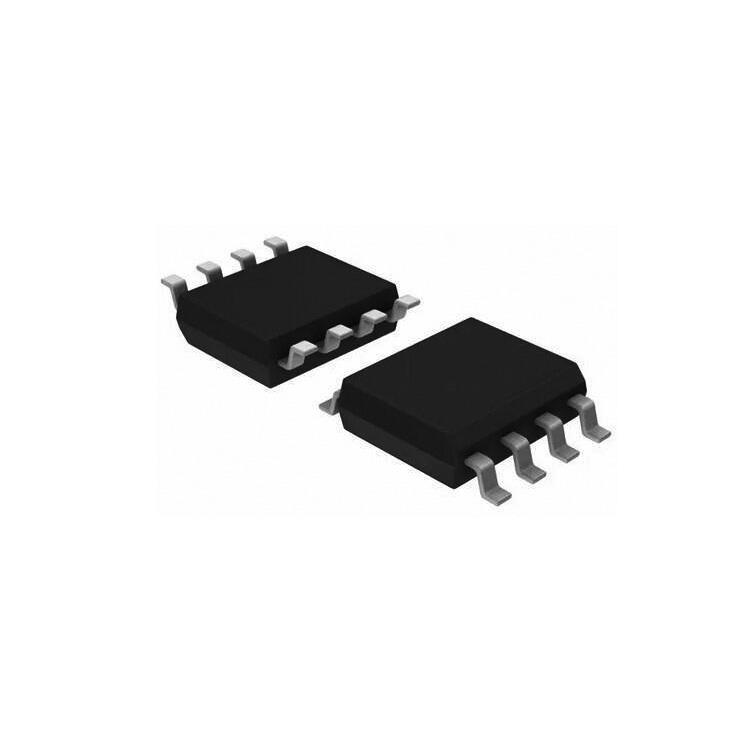

XR8141B 双通道LED驱动芯片, 线性恒流驱动,单路最大恒流500mA,双路并联可达1A

发布时间：2026-01-05 10:21:00来源：http://www.szxunrui.cn/news1082149.html

XR8141B 双通道LED驱动芯片, 线性恒流驱动,单路最大恒流500mA,双路并联可达1A

1.产品特点

*3.7V~18V 宽电压工作

*最低工作电压3.7V，支持电池供电

*芯片关闭时，静态电流仅0.6uA

*单路最大恒流500mA,双路并联可达1A

*电流精度±5%以内

*支持PWM调光，最低频率可至1KHz，最高频率可达50KHz

*外围简单

*丰富的保护功能：

*防反接保护

*过流保护

*CS 引脚短路/开路保护

*芯片封装形式：ESOP8

2.产品应用

*夜视补光灯

*移动补光灯

*LED照明

3.产品描述

XR8141B是一款双通道LED驱动芯片，两个通道功能完全相同,每通道最大500mA驱动电流，可以独立控制开关，也可以并联使用最大可达1A，电流精度高，达到5%以内，一致性好，适应市面上绝大部分灯板。

芯片外围简单，无需电容，物料极简，大大降低成本,提高产品竞争力。

采用线性恒流驱动，没有电磁干扰，不会影响摄像头画面。支持最低1KHz、最高50KHzPWM调光。在合理使用后，相较于三极管方案，发热量更低，可靠性更高。

当芯片EN信号为低时可以做到彻底关断电源，关断后电流小于1uA，当芯片EN信号为高时，芯片根据CS引脚外接电阻大小输出恒定电流。EN管脚兼容PWM调光功能。

芯片内部集成了过流保护，并且整体方案支持防反接。
