5线步进电机，八通道 2.5-50.0V 持续电流 500mA NMOS 驱动器

发布时间：2025-03-26 15:04:00来源：http://www.szxunrui.cn/news1067869.html

5线步进电机，八通道2.5-50.0V 持续电流500mA NMOS 驱动器，

描述

ULN2803是为针对于5V, 12V, 24V供电系统设计的八通道低导通电阻NMOS驱动电路，内部集成了续流二极管。可用于驱动继电器、步进电机等电感性负载。单个达林顿管集电极可输出 500mA 电流，将多个通道并联可实现更高的电流输出能力。该电路可广泛应用于继电器驱动、照明驱动、显示屏驱动(LED)、步进电机驱动和逻辑缓冲器。

ULN2803 的每一路输入集成了一个 13K的下拉电阻，在 5-24V 的工作电压下可直接与 TTL/CMOS 电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。

特性

VM耐压50V

工作电压范围: 2.5-50.0V

单路0.5A 输出电流

兼容1.8/3.3/5.0V IO控制

集成13K 对地下拉电阻

低待机功耗

低工作电流

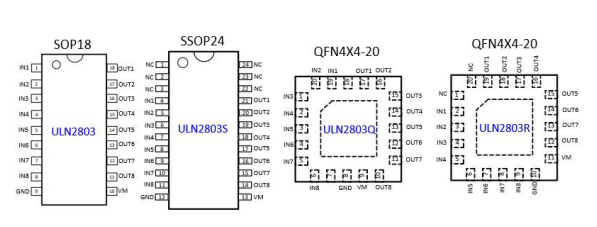

SOP18, SSOP24, QFN20 封装

典型应用

5线步进电机

继电器驱动

指示灯驱动

显示屏驱动

关键词： 5线步进电机,继电器驱动芯片,八通道 NMOS 驱动芯片,步进电机5线4相,显示屏驱动芯片,
