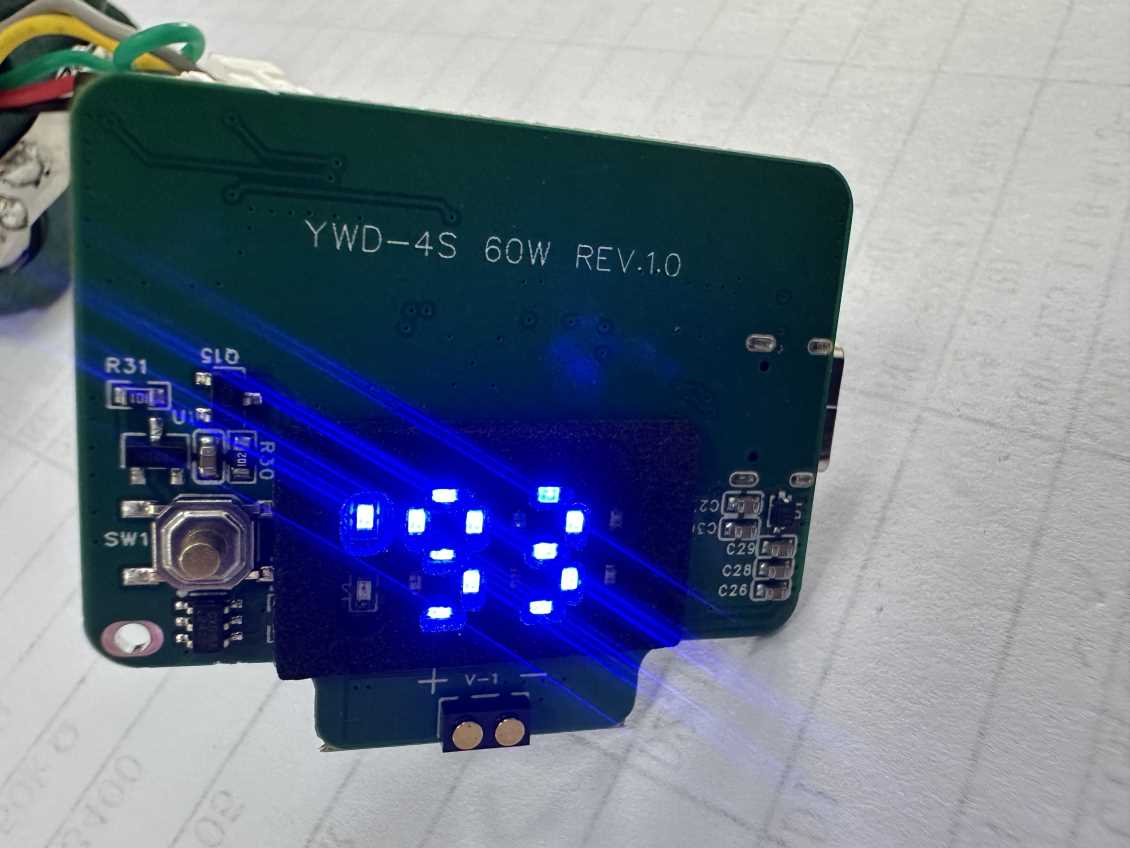

暴力风扇驱动板支持4-6节串联多协议快充

发布时间：2024-11-05 08:52:00来源：http://www.szxunrui.cn/news1046094.html

暴力风扇驱动板,支持4-6节串联多协议快充,方案开发

单 C 口多协议升降压移动电源 SOC

单 C 口多协议升降压移动电源 SOC

1. 概述

SW6301 是一款高集成度的单 C 口多协议升降压移动电源 SOC。集成双向升降压控制器，支持 2~6 节电池串联，提供最大 100W 功率输入输出；支持 C 口快充输入输出；支持 UFCS/PPS/PD/ SCP/FCP/QC/AFC/BC1.2 等多种输入输出快充协议；集成高精度电量计、数码管/LED 显示驱动。

2. 应用领域

移动电源

户外电源

蓝牙音箱

电动工具

3. 规格

*高效升降压开关充电

支持 2~6 节串联电芯充电，包含涓流、恒流、恒压、充电截止、复充完整的充电循环管理

支持 4.2V/4.3V /4.35V /4.4V/4.5V 三元电池和3.6V/3.65V 磷酸铁锂电池

输入电压范围 4~26V

支持外部 PIN 配置充电功率，最高可达 100W

支持 I2C 设置充电目标电压和充电电流

支持 MPPT 功能

支持智能识别适配器最大电流，自动调整充电电流

升降压模式无缝切换

* 高效升降压开关放电

支持外部 PIN 配置放电功率，最高可达 100W

支持 3.3~27.3V 输出电压，10mV 调压步进

支持 I2C 设置电池端和输出端限流

支持 PD 规范 peak current 功能

根据负载大小自动切换 PWM 和 PSM 模式

* 系统

支持小电流模式

待机功耗小于 50uA@14.8V

PIN 配置电池类型/节数/容量

PIN 配置 NTC 保护门限

PIN 配置恒温环门限

I2C 接口

* 按键

支持短按，双击，长按

按键支持小电流模式，关输出端口，WLED开关功能

* 快充协议

UFCS 输入/输出

PD3.1 输入/输出

SCP/FCP/AFC 输入/输出

QC3+/QC3.0/QC2.0 输出

BC1.2 输入/输出

* 电量计及显示

内置库仑计精准电量

支持双芯片电量计量

内置 12bit ADC

支持 5 PIN 各型号 188 数码和 6 PIN 定制数码管

支持 3~5 颗 LED 电量显示

支持快充指示灯

支持小电流和异常灯显

内置 WLED 照明驱动

* 保护机制

输入/输出过压保护

输出过流、短路保护

电池欠压、过压保护

NTC 过温保护

芯片 Die 过温保护

充电超时保护

* 可靠性

VBUS、VBAT 耐压>32V

DPDM、CC 耐压>28V

* 封装

QFN40 5mm x 5mm 0.4pitch
