升压，降压，升降压多拓扑恒流数字调光芯片，JZ6304升降压芯片怎么样？

发布时间：2024-07-24 03:00:00来源：http://www.szxunrui.cn/news1030555.html

升压，降压，升降压多拓扑恒流数字调光芯片，JZ6304升降压芯片怎么样？

特性

■ 所有端口都具备±2000V(HBM)ESD 保护

■ 宽输入/输出电压范围：3.0V-60V

■ 支持 PWM 调光及模拟调光

■ 内置 60V/350mΩ低侧金属氧化物半导体场效应晶体管

■ 1.2MHz 固定工作频率

■ 逐周期峰值限流保护

■ SKIP 模式提供极高的轻负载效率

■ 提供超小的封装 SOT23 封装以及增强散热封装ESOP8 封装

■ 内置软启动电路，防止电流过冲

■ 热关断保护

■ 输入欠压保护

■ 过压保护可以提供 LED 开路保护

■ 内部环路补偿有助于减小解决方案尺寸、降低成本和设计复杂性

■ 结温范围为-40℃至+125℃

应用

■ 智能调光 LED 灯

■ 宽范围 LED 灯驱

描述

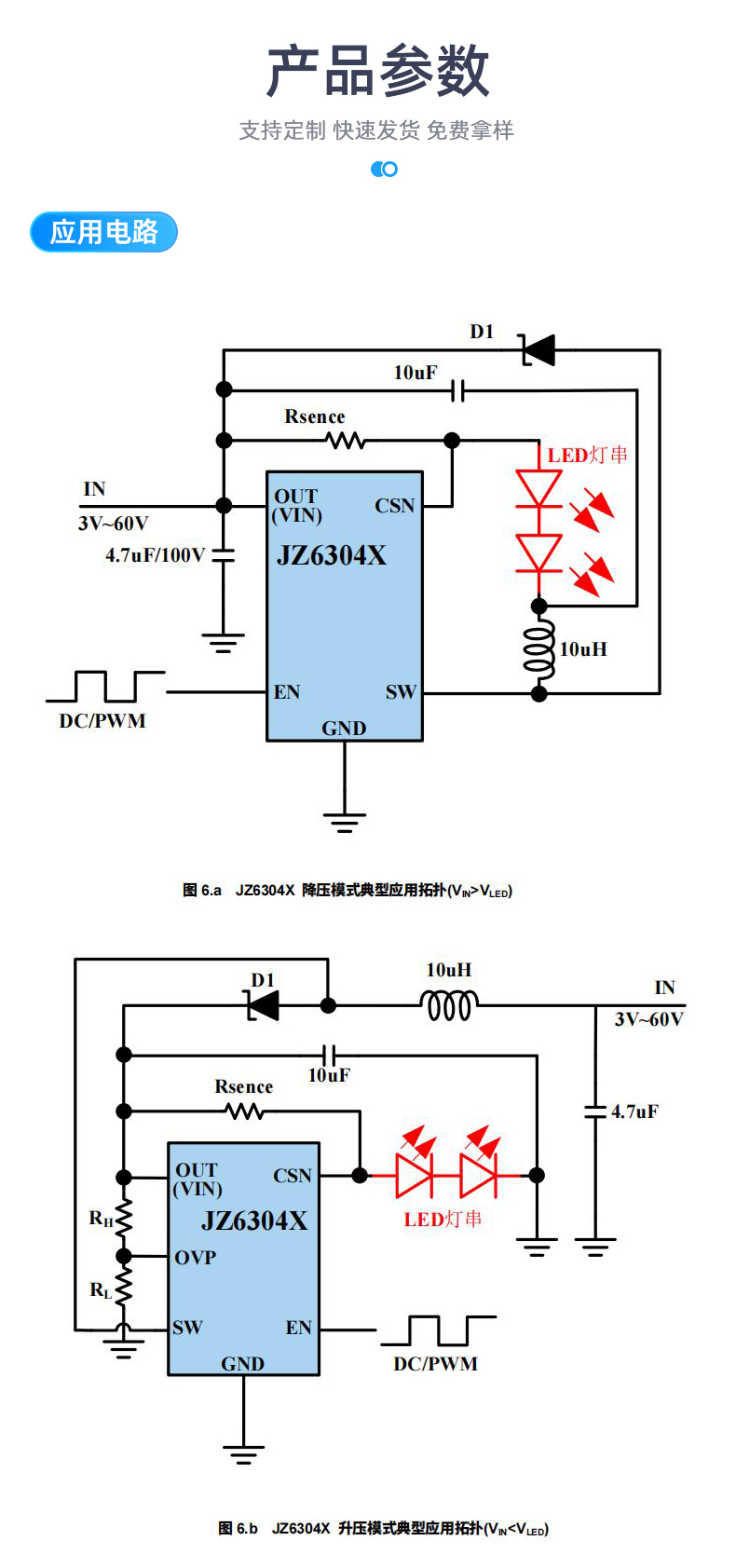

JZ6304X 是一种集成功率开关的多工作模式、宽输入输出 DC-DC LED 驱动芯片，具有 3V 到 60V 的宽输入电压范围。

JZ6304X 具有集成式 350mΩ功率开关, 可提供至少1.5A 的输入峰值电流能力，输出电流可以通过外部采样电阻调整。

JZ6304X 采用电流模式控制使其拥有出色的响应速度，并使环路补偿更为简单。具备 SKIP 控制模式，将低静态电流与高开关频率相结合，可在广泛的负载电流范围内实现高效率。

附加功能包括：软启动，热关断保护，输入欠压保护，输出过压保护，逐周期限流保护。

JZ6304X 可通过选取不同阻值的采样电阻 RSence 实现对输出电流高精度的数字和模拟调节，包括两种具体型号

JZ63040 和JZ63042：

■ JZ63040支持模拟输入（0 .6V~1.2V）的 DC 调光和数字输入（1 00HZ~1KHZ）的 PWM 调光

■ JZ63042 支持数字输入（1 00HZ~100KHZ）的PWM 调光，高频 PWM 输入下无屏闪。调光比在PWM 频率为 100HZ 时高达 25000:1。
