NS2160H（单/双节锂电池充电管理IC）

1 特性

* 输入工作电压：4.5 -18V，可承受最高 40V 浪涌电压

* 电池端口可承受最高 40V 浪涌电压

* 支持 4.2V 和 8.4V 规格电池组

* 最大 2A 充电电流，外部电阻可设置

* 支持电池 0V 充电

* 内置输入适配器自适应功能

* 内置 NTC 电池温度检测功能

* 支持 LED 充电状态指示

* 内置输入电压 UVLO 和 OVP 保护功能

* 提供 ESSOP10 和 ESOP8 封装

2 应用范围

* 电子烟

* 电动工具

* 便携式锂电池笔记本

* 锂电池手机，PDA，MP3 和 PM4 播放器

3 说明

  NS2160H 是一款给单/双节锂电池充电管理芯 片，具有较宽的输入工作电压，最大支持输出 2A 充 电电流，可以通过外置 RCS 电阻灵活调整充电电流 规格。芯片内部降压结构采用 500kHz 的开关频率可 以实现较小的元件尺寸和较高的充电效率。

  芯片内置有 DPM 模块，支持输入适配器自适应 充电，以防止适配器能力较弱时无法充电。通过外 置分压电阻设置不同的保护阈值电压，可以匹配不 同适配器。芯片还有成有 NTC 模块，支持电池温度 检测，当电池温度触发高温或低温保护时芯片关闭 充电功能；当电池温度恢复正常后可以自动打开充 电功能；当 NTC 引脚接 GND 时触发 NTC 禁用功能。

  NS2160H 支持充电状态指示，通过 LED 的指示 可以判断电池充电状态。

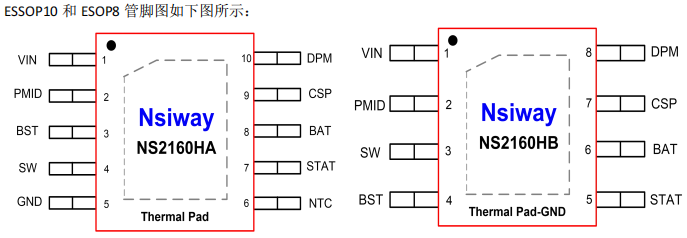

  NS2160H 提供 ESSOP10 和 ESOP8 两种封装。
