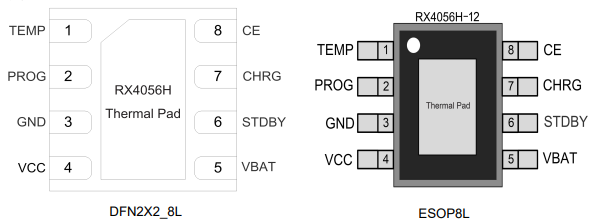

RX4056H（充电IC）

特点

* 输入电源端口最高耐压可达 42V，ESD（HBM） 可达 7000V

* 支持多种可配置的浮充电压，支持多种电池

* 输入电源电压 6.9V 时芯片过压保护

* 待机电流<1uA

* 线性充电模式，充电电流可达 1.2A

* 涓流/恒流/恒压三段式充电、有温度自适应实 现充电速率最大化

* 1C/10 充电终止

* 2.9V 涓流充电，支持 1C/10，1.5C/10， 2.5C/10（缺省），4C/10 涓流充电电流

* 软启动限制了浪涌电流

* 充电电流外部可调

* 电池温度监测功能

* 自动再充电

* 电池防反接功能

* 充电状态指示、无电池和故障状态指示

应用

* 蓝牙音响、蓝牙耳机

* 可穿戴产品、电子烟

概述

  RX4056H 是一款输入耐压高达 42V，具有电源 OVP 功能的 1.2A 单节锂离子电池线性充电器， 其采用了恒定电流/恒定电压的充电模式。

  RX4056H 的 CE 端口的耐压最高也可达到 40V。

  RX4056H 采用了内部 PMOSFET 架构，加上防倒 充电路，不需要外部检测电阻和隔离二极管。热反 馈可对充电电流进行自动调节，以便在大功率操作 或高环境温度条件下对芯片温度加以限制。充满电 压固定于 4.2V。充电电流可通过 PROG 脚外接一 个电阻设置，最高可达 1.2A。当充电电流在达到最终浮充电压之后降至设定值 1C/10 时，RX4056H 将自动终止充电循环。当输 入电压被拿掉时，RX4056H 自动进入一个低电流 状态，电池漏电流在 1uA 以下。

  RX4056H 的其他特点包括电流温度检测、CE 使 能端输入控制、输入过压保护、欠压闭锁、自动再 充电和两个用于指示充电结束和输入电压接入的 状态引脚。
