JZ55182升压型2节锂电池充电芯片，替代SY6982

发布时间：2023-01-29 15:15:00来源：http://www.szxunrui.cn/news910049.html

一、描述

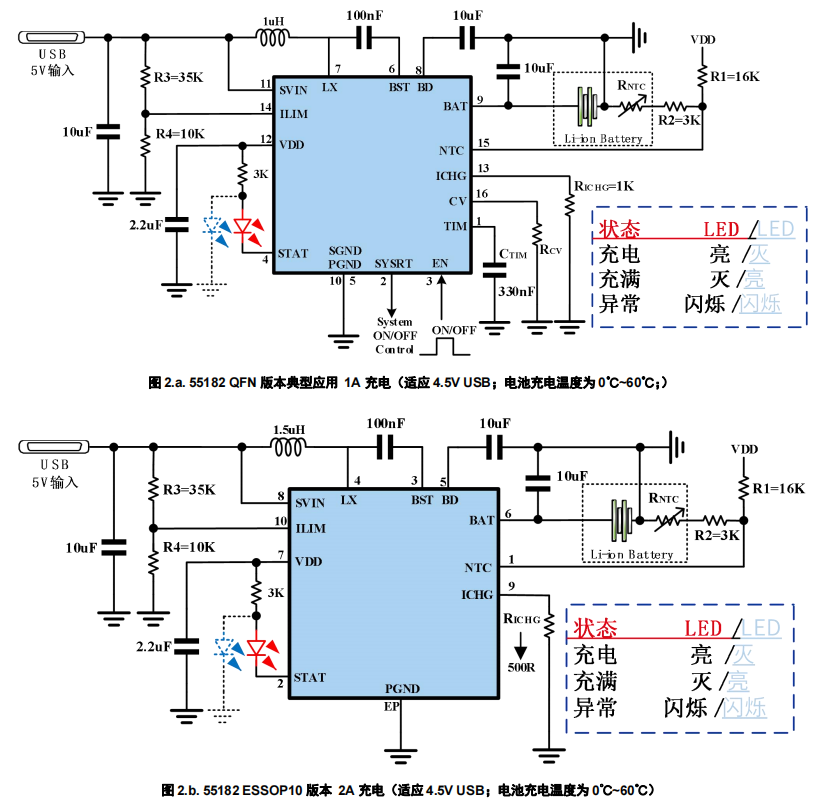

JZ55182 是一款高度集成的同步升压充电器，适用于两节串联的锂离子电池（ QFN 封装可达到 1.5A 、ESSOP10 封装可达到 2A）。对于不同的便携式应用，可以使用外部电阻器对充电电流进行编程。

JZ55182 具有短路（SC）、涓流（TC）、恒流（CC）和恒压（CV）四种充电过程：短路充电（SC）可对 0V的电池充电；涓流充电(TC)可涓流充电恢复完全放电的电池；恒流充电（CC）可快速的对电池充满；恒压充电（CV）可确保安全的充满电池。支持唤醒深度放电的电池。

JZ55182 充电截止电压可通过外置电阻调整，充电电流也可通过外部电阻进行设置。当充电电流降至设定值的1/10 时，JZ55182 将自动结束充电过程，持续检测电池电压，下降到一定阈值时自动再充电。当输入电压（USB 源或 AC 适配器）拿掉后，电池端漏电在 25uA。

JZ55182 集成充电和充满提示，以及异常指示。强大的保护功能包括输入过压保护 (OVP)、电池 OVP、电池短路保护、热关断、电池温度监控器、可配置的定时器，以防止对没电的电池进行长时间充电。

二、特性

可达 2A 的可配置充电电流

支持 8.4V、8.6V、8.7V、8.8V 的充满电压

高达 20V 的输入耐压保护

高达 28V 的电池端耐压保护

宽输入工作电压范围：3.0V~6.5V

峰值效率可达 96%、重载效率高达 90%

外部关断 EN 功能

最大 2A 的可调充电电流

支持最大 110℃/130℃（需定制）充电电流热调节

完整的充电状态指示,单双灯选择

超低热阻的 ESSOP10 封装（θJC=3.9℃/W）

可编程的自适应输入限流，通过输入电压限制实现最大功率跟踪，适用于各类适配器

电池电量不足时提供指示和控制后级负载关闭

输入端保护功能：输入欠压锁定、输入过压保护、

电池端保护功能：充电超时保护、短路保护、过压保护

160℃的过温保护

支持集成 NTC 电阻的电池包充电热插拔

三、应用

移动电源

手机、MP3 播放器、MP4 播放器

PSP 游戏机、NDS 游戏机

智能门锁
