快充协议芯片6601，可替IPT2601

发布时间：2021-04-08 11:09:00来源：http://www.szxunrui.cn/news588641.html

一、简介

6601 是一款集成多种用于USB 输出端口的快充协议芯片，支持的多种协议包括HVDCP QC3.0/QC2.0(Quick Charge) ClassA/ClassB(36W),FCP，AFC，Apple 2.4A， BC1.2 以及三星 2.0A 等。

6601 支持自动检测设备类型和充电协议切换，自动响应快充协议请求；6601 通过调接FB 的 Source/Sink 电流来控制输出电压。

二、特性

?支持 QC2.0,3.0 Class A 和 Class B

?兼容高压快充的手机（华为 FCP）

?兼容低压快充的手机（华为 SCP）

?兼容低压直充的手机 VOOC

?支持 APPLE 2.4A

?支持 BC1.2: D+与 D-短接

?支持三星 2.0A

?QC_EN 可配置快充协议请求的最高电压为20V/12V/9V/5V

?低静态功耗 70μA

?STO23-6 封装

三、功能描述

HL6601是一款高集成用于USB输出端口的快充协议芯片。其主要功能为解析接入 USB 端口的充电设备的快充请求，根据解析出的快充协议通知电源系统调节 USB 端口输出电压。HL6601 支持自动检测USB 端口接入设备的充电协议类型并进行协议切换，能相应不同协议的充电电压请求。

HL6601 支持对 USB 端口进行多种协议解析，包括 HVDCP QC3.0/QC2.0 ClassA/ClassB(36W) ，FCP，AFC，Apple 2.4A，BC1.2 以及三星 2.0A 等充电协议。

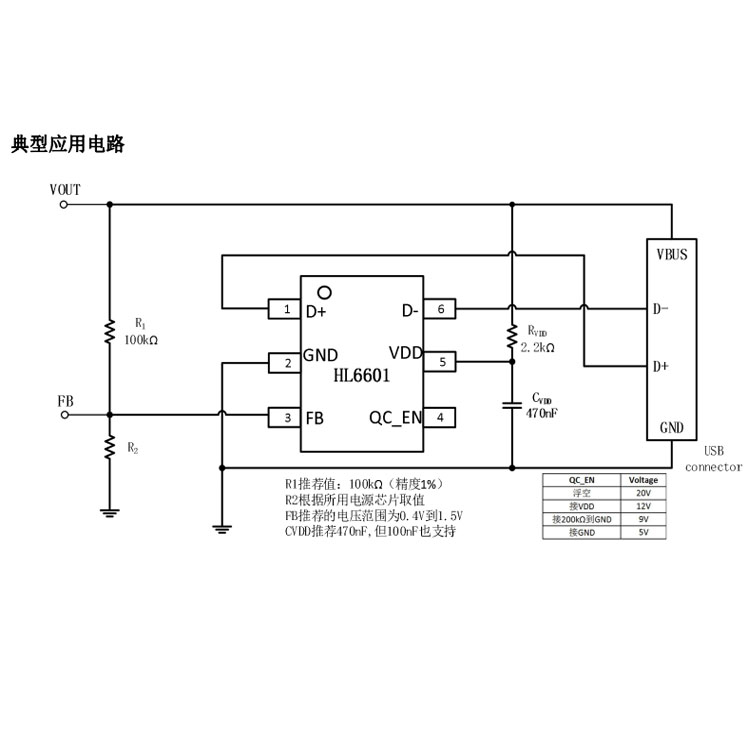

HL6601 实时监测 D+,D-引脚电压，当检测到接入 USB 端口的待充电设备为非快充设备类型时，通过改变 D+,D-两个引脚的电压来握手不同的设备。当检测到接入 USB 端口的待充设备为快充设备类型时，能自动识别快充类型并对协议请求进行解析和响应从而完成与待充电设备的握手过程，然后按照协议请求通过 FB 引脚 Source 或 Sink 电流，调整反馈环路的反馈电压，从而调节快充电压。当输出电压为默认的 5V 时，FB 引脚则不进行调整。HL6601 不对充电环路进行控制，实际的充电电流由电源和接入的 USB 端口设备决定。
