MX500HC直流风扇摇头电机驱动芯片，32V 0.5A持续电流 直流马达驱动电路

发布时间：2025-05-13 11:37:00来源：http://www.szxunrui.cn/news1072743.html

MX500HC直流风扇摇头电机驱动芯片，32V 0.5A持续电流 直流马达驱动电路

特性
⚫ 低待机电流
⚫ 低导通内阻 MOSFET 功率开关管
  — 采用 MOS 工艺设计功率管
  — SOP8 封装 24V 供电 500 毫安通道功率管内阻 2.0 欧姆
⚫ 较小的输入电流
  — 集成约 66K 对地下拉电阻
  — 5V 驱动信号平均 75uA 输入电流
⚫ 内置带迟滞效应的过热保护电路 (TSD)
⚫ 抗静电等级：2KV (HBM)
应用范围
⚫ 直流风扇摇头电机驱动
⚫ 航模电机驱动
⚫ 监控设备步进电机驱动
概述

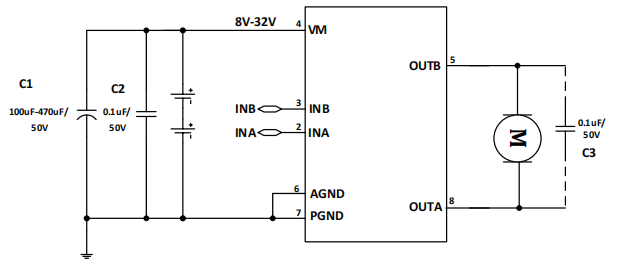

  该产品采用 H 桥电路结构设计，采用高可靠性功率管工艺，特别适合驱动线圈、马达等感性负载。电路内部集成 N 沟道和 P 沟道功率 MOSFET，工作电压范围覆盖 8V到 32V。27℃，VM=24V条件下 SOP8封装最大持续输出电流达到 0.5A，最大峰值输出电流达到 2.0A。
  该电路为功率器件，本身具备一定内阻，电路的发热与负载电流、功率管导通内阻以及环境温度密切相关。电路设计有芯片级温度检测电路，实时监控芯片内部发热，当芯片内部温度超过设定值时(典型值 150℃)，产生功率管关断信号，关闭负载电流，避免因异常使用导致的温度持续升高，进而造成塑料封装冒烟、起火等严重安全事故。芯片内置的温度迟滞电路，确保电路恢复到安全温度后，才允许重新对功率管进行控制。

关键词： 直流风扇摇头电机驱动芯片,航模电机驱动,监控设备步进电机驱动芯片,马达驱动IC,H桥驱动芯片,
