SA8336 单通道 2.0-16.0V 持续电流 7.0A H桥驱动芯片

描述

SA8336是为多节电池供电系统而设计的单通道低导通电阻直流电机驱动集成电路。集成了电机正转/反转/停止/刹车功能。

SA8336内置过流和输出短路保护功能，当通过MOS电流超过限定值时，内部电路关断MOS功率管，切断负载电流。当电流下降到设定值会自动回复，开启MOS功率管。

SA8336内置温度保护功能，当芯片温度超过内部温度保护电路设置得最高温度点后，内部电路关断内置的功率开关管，切断负载电流。

SA8336具有一个PWM（INA/INB）输入接口，支持与行业标准器件兼容。

特性

工作电压范围: 2.0-16.0V

持续电流: 7.0A, 峰值: 14.0A

低导通电阻: 45mΩ (HS+LS)

支持PWM控制

集成电源欠压保护

集成过流保护

集成短路保护

集成过温保护

低待机电流

低工作电流

ESOP8，DIP8封装

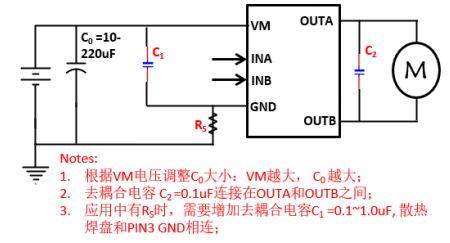

典型应用

高级机器人的马达驱动

数码产品的马达驱动

工业产品的马达驱动

电子锁马达驱动
