SA8344 H桥驱动芯片参数怎么样？单通道 4.5-25.0V 持续电流 2.5A马达驱动芯片有那些

描述

SA8344是为消费类产品，智能硬件和其他低压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。此器件能够驱动一个直流有刷电机，由一个内部电荷泵生成所需的栅极驱动电压电路和4个功率 NMOS组成H桥驱动，集成了电机正转/反转/停止/刹车四个功能。

SA8344支持最高工作电压为25.0V,持续电流2.5A, 峰值电流5.0A. 同时，集成了过流保护功能(IOCP= 5.5 A)，当通过MOS电流超过限定值时，内部电路关断MOS功率管，切断负载电流。当电流下降到设定值会自动回复，开启MOS功率管；集成了过温保护和欠压闭锁等保护功能。

SA8344具有一个PWM（INA/INB）输入接口，支持与行业标准器件兼容。

特性

工作电压范围 4.5-25.0V

持续电流:2.5A,峰值电流:5.0A

低导通电阻: 210mΩ (HS+LS)

集成欠压保护

集成过流保护

集成过温保护

低待机电流

低工作电流

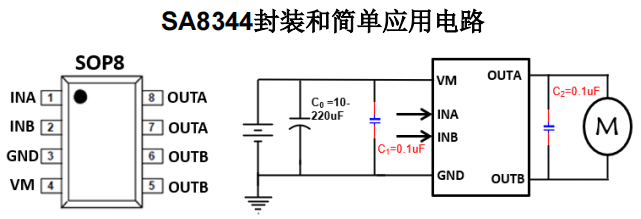

SOP8封装

典型应用

智能机器人

智能硬件

数码产品

小家电

智能门锁

厨电
