直流有刷电机驱动芯片SA8351,H桥及LDO驱动芯片

发布时间：2024-03-12 03:00:00来源：http://www.szxunrui.cn/news1006863.html

直流有刷电机驱动芯片SA8351,H桥及LDO驱动芯片

描述

SA8351是针对于12V, 24V 电源供电系统或者多节锂电池的运动控制类应用提供了一个集成的电机驱动器解决方案。此器件能够驱动一个直流有刷电机，由一个内部电荷泵生成所需的栅极驱动电压电路和4个功率 NMOS组成H桥驱动，集成了电机正转/反转/停止/刹车四个功能。

SA8351支持最高工作电压为40.0V,持续电流0.75A, 峰值电流1.2A. 同时，集成了过流保护功能(IOCP = 1.8 A)，当通过MOS电流超过限定值时，内部电路关断MOS功率管，切断负载电流。当电流下降到设定值会自动回复，开启MOS功率管；集成了过温保护和欠压闭锁等保护功能。

SA8351集成了具有20mA带载能力的4.85V LDO，同时，具有一个PWM（INA/INB）输入接口，支持与行业标准器件兼容。

特性

? 工作电压范围 6.5-40.0V

? 持续电流: 0.75A,峰值电流: 1.2A

? 导通电阻:1.25Ω (HS+LS) @200mA

? 集成 4.85V- 20mA LDO

? 集成欠压保护

? 集成过流保护

? 集成过温保护

? 低工作电流

? SOP8封装

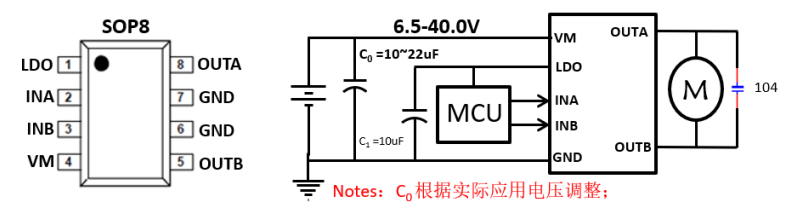

典型应用

? 智能机器人

? 智能硬件

? 数码产品

? 小家电

? 电子门锁

? 家电
