FM2201D高精度单节锂电池充电控制及干电池转换电路

发布时间：2023-12-22 15:05:00来源：http://www.szxunrui.cn/news993762.html

FM2201D高精度单节锂电池充电控制及干电池转换电路

概述

FM2201D 是一款为干电池提供高效率、低成本、小体积解决方案的三合一控制芯片，集成了锂电线性充电、高效率 DC/DC 放电和锂电保护功能。具有涓流、恒流、恒压和复充的充电循环过程，恒流充电电流大小可通过外围设置电阻设定。放电输出电压为 1.5V 恒压输出，不会随着电池电压下降而下降。最大输出电流大于 2A，静态电流仅为 13µA。在正常工作范围下，可以保证高效率持续输出，最高可达 91%以上。当电池电压放电至欠压保护电压时，FM2201D 会进入零关机功耗的保护状态，即静态电流为 0 的锂电保护模式，欠压后再次充电即可激活使用。同时，FM2201D 集成了过电流保护、过电压保护、过温保护、电池过放保护、欠压锁定等功能。

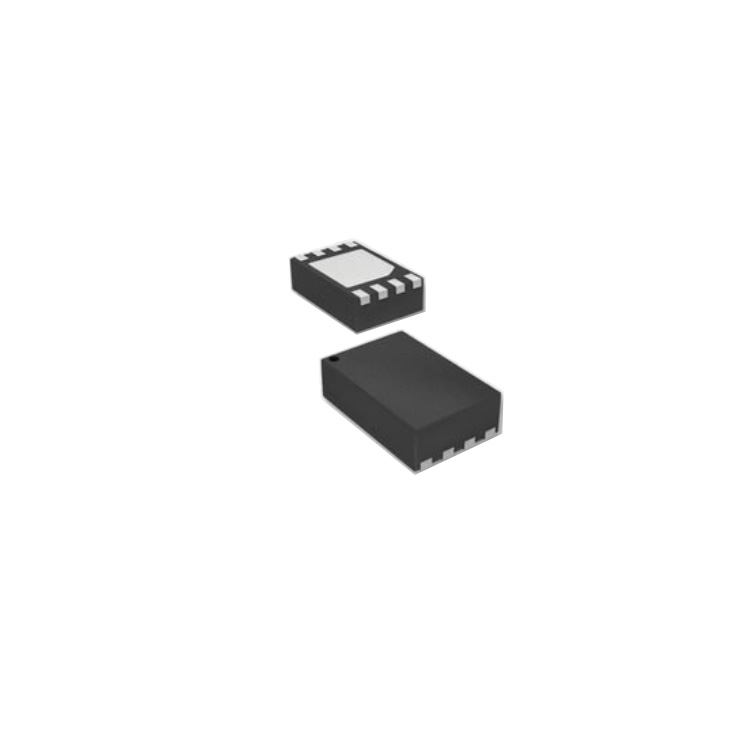

FM2201D 采用微小型的 8 引脚的 DFN2×2 封装，只需极少的外围元器件，具有系统低成本，小体积和使用简单等优点。非常适合那些对 PCB 空间要求较高，可嵌入各种手持式应用。

特点

集成了锂电线性充电、高效率 DC/DC 放电和锂电保护功能

支持干电池的低压大电流放电特性，大于 2A的最大输出电流

恒定 1.5V 放电电压输出

高达 91%的转换效率

内部集成低导通阻抗开关/整流 MOSFET：Rds（on）<120mΩ

固定工作频率电流模式 PWM：f=1.2MHz

静态工作电流：13uA

过放保护电压：2.8V

过流保护 OCP 和过热保护 OTFMP

 4.5V~5.5V 充电器电压范围

高达 800mA 的可调充电电流

 PROG 悬空，默认输出 450mA 充电电流

零欠压关机功耗，电池进入欠压保护后，静态电流降低为 0

高于 1%的电压精度

 LED 充电状态指示

电池低电压时以涓流充电

电池接近充满后进入恒压充电

充电具有温度环路控制

软启动限制浪涌电流

输出短路保护

极少的外围元器件

封装规格 DFN2×2-8L
