SW2303 全协议快充解决方案

发布时间：2023-10-24 03:00:00来源：http://www.szxunrui.cn/news982058.html

SW2303 全协议快充解决方案
1. 概述
  SW2303 是一款高集成度的 Type-C 口/Type-A 口快充协议芯片，支持 PD、QC、FCP、高低压 SCP、AFC、SFCP 以及 PE 等主流快充协议，支持光耦反馈和 FB 反馈两种工作模式。SW2303 集成了 CV/CC控制环路，Type-C 接口逻辑，快充协议控制器，以及多种安全保护功能。配合 ACDC 或 DCDC 以及少量的外围元器件，即可组成完整的高性能的 Type-C 口/Type-A 口快速充电解决方案。
2. 应用领域
*车充
*适配器
*插排
3. 规格
* 电源管理
   宽输入电压范围 3.0~25V
   支持光耦反馈控制
   支持 FB 反馈控制
   集成 CV 和 CC 环路
   集成 VBUS 和 VIN 快速放电
   支持线路阻抗补偿
* 快充协议
   支持 PPS/PD3.0/PD2.0
   支持 QC4.0+/QC3.0/QC2.0
   支持 FCP/高低压 SCP
   支持 AFC
   支持 PE1.1/PE2.0
   支持 SFCP
* Type-C 接口
   内置 USB Type-C 接口逻辑
   支持 DFP/Source 角色
   支持 VCONN 和 Emarker 功能
   CC1/2 和 DPDM 引脚耐压大于 25V
* BC1.2 模块
   支持 BC1.2 DCP 模式
   支持苹果 2.4A 模式识别
   支持三星 2A 模式识别
* 保护机制
   软启动
   输出过压保护
   输出欠压保护
   输入低电保护
   输出过流保护
   芯片过温保护
   NTC 过温保护
* 系统控制
   支持 NMOS/PMOS 通路管
   集成内部 Discharge
   支持 I2C 接口
   功率和电压档位灵活配置
   支持动态功率分配

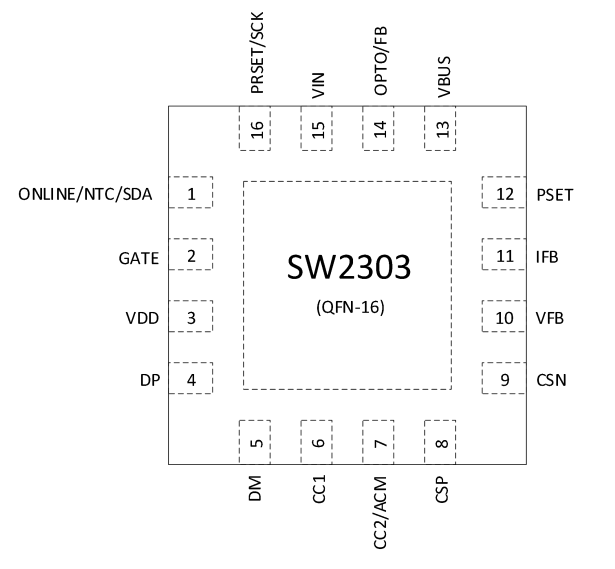

* QFN-16(4x4mm) 封装
* >±4kV ESD HBM
