XR9141线性降压LED恒流驱动器，带PWM调光功能

发布时间：2023-10-12 03:00:00来源：http://www.szxunrui.cn/news978704.html

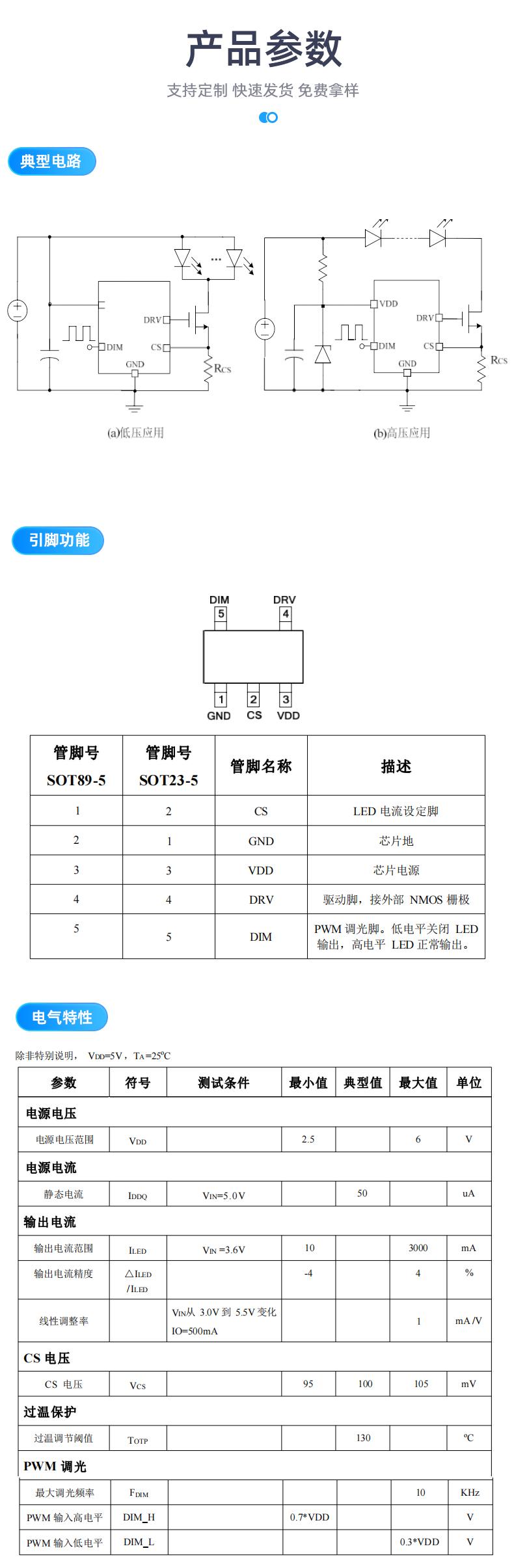

XR9141线性降压LED恒流驱动器

概述

XR9141 是一种带 PWM 调光功能的线性降压 LED恒流驱动器，仅需外接一个电阻和一个 NMOS 管就可以构成一个完整的LED恒流驱动电路,调节该外接电阻就可以调节输出电流，输出电流可调范围为10mA到3000mA。

XR9141 内置过热保护功能，可有效保护芯片及 MOS管，避免因过热而造成损坏。

XR9141 具有很低的静态电流，典型值为50uA。

XR9141 带 PWM 调光功能，可通过在DIM 脚加 PWM 信号调节 LED 电流。

XR9141 采用 SOT-23-5 封装。

特点

电源电压： 2.5V~6V

低静态电流： 50uA

输出电流： 10mA到 3000mA。

PWM 调光：最高频率 10KHz

输出电流精度：优于±4%

内置过热保护

电源电压可扩展至 400V 以上。

应用

线性 LED 照明驱动

LED手电筒、 LED台灯、 LED矿灯、

LED 指示灯等
