XR9171 100V平均电流型LED恒流驱动器

发布时间：2023-10-06 03:00:00来源：http://www.szxunrui.cn/news977601.html

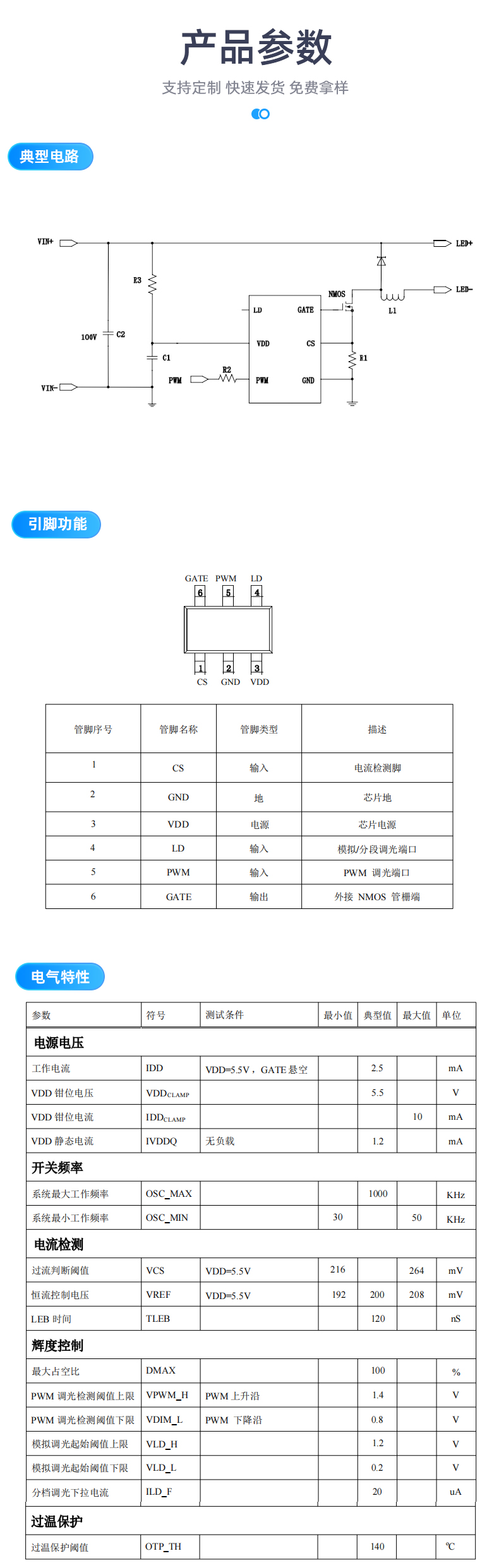

XR9171 100V平均电流型LED恒流驱动器
概述
    XR9171 是一款外围电路简单的多功能平均电流型LED 恒流驱动器， 适用于5-100V 电压范围的降压 BUCK 大功率调光恒流 LED 领域。
 芯片 PWM 端口支持超小占空比 PWM调光， 可响应最小60ns 脉宽。 PWM 端口为高电平时，芯片正常工作。为低电平芯片时，芯片输出关闭。
 芯片采用平均电流控制算法，输出电流恒流精度≤±3％，且输出电流受输入输出电压、系统电感的影响小；芯片内部集成环路补偿，外围电路简洁，系统更加稳定可靠。
 芯片通过对 LD 端口进行控制实现三功能切换。 LD 悬空时，系统为高亮模式；LD为 VDD时， 系统为 1/2电流的低亮模式； LD接 0.2- 1.2V模拟调光信号输入时，系统为模拟调光模式。 LD 高低亮切换模式，用来实现汽车 LED 照明的远近光灯切换。 LD 模拟调光模式时，端口电压低于 0.2V，输出关闭。
    XR9171 采用 SOT23-6 封装。
特点
◆支持高辉调光， 65536 ：1 调光比
◆宽输入电压： 5-100V
◆平均电流工作模式
◆高效率：最高可达 95%
◆输出电流可调范围 60mA~5A
◆内置 5.5V 稳压管
◆最大工作频率 1MHz
◆恒流精度≤±3%
◆支持 PWM/模拟/分段调光
◆封装： SOT23-6
应用领域
◆景观亮化洗墙灯
◆舞台调光效果灯
◆高端汽车照明
◆LCD 背光照明
◆建筑照明
