电流保护IC原理

电流保护IC原理：

公式为：假定V-=0.2V,Rds(on)=25m,则保护电流的巨细为I=4A

相同的,过电流检出也有必要要设有推迟时间以防有突然的电流流入时,会发作误动作,使其发作保护的误动作。普通在过电流发作后,若能移除过电流之要素(例如:立即与负载脱离..),就会回复其正常状况,能够再实行正常的充放电动作。除了上述的锂离子电池保护IC功用之外,如今还有一些新的功用值得我们留意,以东瑞电子所独家代理的"Ricoh"锂离子电池保护IC为例---R5426

当联接充电器在充电时突然有过电流发作(充电器损坏),即发作充电时过电流检测,此时将Cout将由High'Low,PowerMOS由ON'OFF,抵达保护之动作。

注:Vdet4为-0.1V

(2)缩短测试时间：(A)当我们将R5426之DSpinopen时,此时delayTIme为标准书上所示；(B)当我们将R5426之DSpin接VDD时,此时delayTIme将只需1/90；(C)当我们将R5426之DSpin接Vim(min=1.2V,max=VDD-1.1V),此时将可疏忽delayTIme。

(3)过充时锁住方式(Latch)：锂离子电池不断反复着做着充电放电充电放电的动作,PowerMOS的Gate将重复的High/Low,这样或许会使MOSFET变热.,也一同有关电池的寿命构成引想,由此可知LatchMode的重要性。假定锂电时保护电路在侦测到过充电保护时有LatchMode,MOSFET将不会变热,且平安性相对的进步许多。在侦测到过充电保护之后,只需有联接充电器在电池包上,此时之状况及抵达过充时锁住方式,因而,虽然锂离子电池的电压一值降落,但不会发作再充电的现象.要解除这个状况,只需将充电器移除并联接负载即可回复充放电的状况。

(4)减少保护电路组件:将过充电和短路保护用的推迟电容给内包到保护IC里面

(A)过度充电保护的高精化；

(B)减低保护IC的耗电流抵达过度放电保护目的；

(C)过电流/短路保护需有低侦测电压及高精度的请求；

(D)结束耐压值，当抵达保护时,其静态耗电流有必要要小(0.1uA)，有些电池在寄存的过程中或许由于放太久或不正常的缘由招致电压低到0V,故保护IC需求在0V也能够充电的动作。

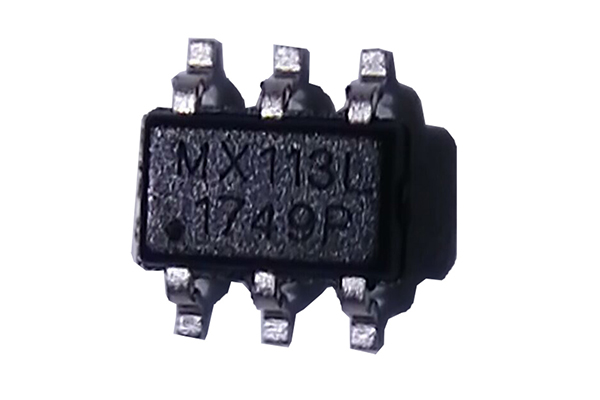

包装方面,如今已由SOT23-6逐步的朝向SON6,未来还有CSP的Package,以至COB产品的呈现,用以满足如今所偏重的庄重短小，而保护IC也不是一切的功用都一定有必要要用的,可依据不同的锂离子电池材料开发出单一保护(如:只需过充保护或过放保护功用),可大大的削减本钱及空间,这对我们来说可未尝不是一件功德。
