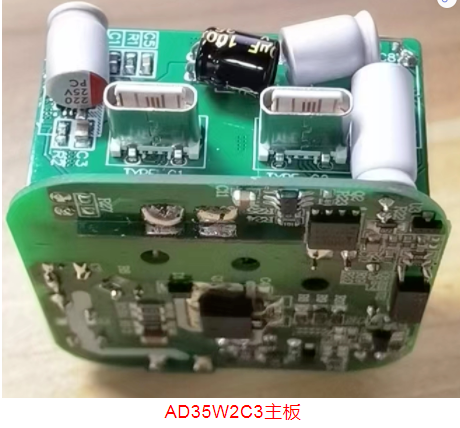

35W双C口PD快充适配器氮化镓D3方案——支持PD、QC、小米、华为、三星、VOOC2.0/4.0、联发科PE协议

?D3方案芯片选型：

1，原边PWM主控芯片采用ETA8075，SOT23-6封装

2，原边功率器件选用氮矽科技的DX65C400，Vds=650V， Ids=7A，Rds=400moh，DFN5*6封装

3，次级同步整流采用JW7726B，SOT23-6封装

4，同步整流NMOS采用VSP008N10MS或AGM14N10A

5，后端协议二次降压电路采用两颗富满云矽XPM52C（兼容多种协议、内置MOS的单路降压），级联通讯，实现功率分配。

D3方案芯片选型：

1，原边PWM主控芯片采用ETA8075，SOT23-6封装

2，原边功率器件选用氮矽科技的DX65C400，Vds=650V， Ids=7A，Rds=400moh，DFN5*6封装

3，次级同步整流采用JW7726B，SOT23-6封装

4，同步整流NMOS采用VSP008N10MS或AGM14N10A

5，后端协议二次降压电路采用两颗富满云矽XPM52C（兼容多种协议、内置MOS的单路降压），级联通讯，实现功率分配。

功能配置：

2个独立C口，单C口独立盲插35W，双C口同时上快充，功率分配可以定制，比如 18W+18W、20W+15W

性能描述：

35W USB-C口PD快充方案具体参数如下：

输入：100-240V 50/60HZ  0.8A(MAX)

USB-C1单口输出：35W

5V3A / 9V3A / 12V2.92A / 15V2.33A / 20V1.75A     35W (Max)

USB-C2单口输出：35W

5V3A /9V3A / 12V2.92A / 15V2.33A / 20V1.75A     35W (Max)

USB-C1+USB-C2输出：5V3A / 9V2A / 12V1.5A      35W (Max)

最高输出电压为 20V，能够为iPhone、iPad、HomePod等轻型设备进行充电

该方案最大亮点是协议全面，特别是国产手机品牌协议全面，适合内销产品。

协议支持：

支持5-20V PD快充，3.3-21V PPS

支持QC.0/3.0/3.0+协议

小米CHARGE TURBO27W协议

华为FCP/SCP/HVSCP协议

三星AFC协议

VOOC2.0/4.0协议

联发科PE协议

USB BC1.2DCP

Apple2.4A

并且协议芯片支持在线升级。
