电源IC芯片引脚介绍_电源IC芯片封装

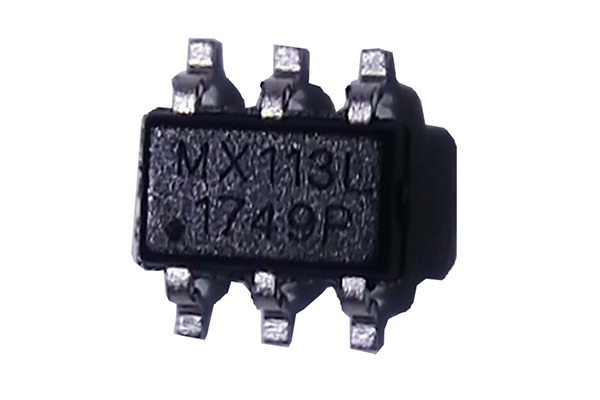

工程师在电源方案的时候都知道，找一款适合自己的方案的电源IC芯片，首先就会询问这款电源IC芯片是什么封装引脚，封装引脚常见的有SOP和DIP、SOT、ESOP、TSSOP等等，如SOP-8、DIP-7是常用到的封装引脚，SOP为常见的电源IC芯片贴片封装引脚，DIP为常用的电源IC芯片直插封装引脚，或者有人称为7脚电源IC芯片、8脚电源IC芯片。

1、VCC电源IC芯片供电

2、VDD门驱动器供电电压输入或初级控制信号供电源

3、VID-4CPU与CPU供电管理芯片VID信号连接引脚，主要指示芯片的输出信号，使两个场管输出正确的工作电压。

4、RUNSDSHDNEN不同芯片的开始工作引脚。

5、PGOODPGcpu内核供电电路正常工作信号输出。

6、VTTGOODcpu外核供电正常信号输出。

7、UGATE高端场管的控制信号。

8、LGATE低端场管的控制信号。

9、PHASE相电压引脚连接过压保护端。

10、VSEN电压检测引脚。

11、FB电流反馈输入即检测电流输出的大小。

12、COMP电流补偿控制引脚。

13、DRIVEcpu外核场管驱动信号输出。

14、OCSET12v供电电路过流保护输入端。

15、BOOT次级驱动信号器过流保护输入端。

16、VINcpu外核供电转换电路供电来源芯片连接引脚。

17、VOUTcpu外核供电电路输出端与芯片连接。

18、SS芯片启动延时控制端，一般接电容。

19、AGNDGNDPGND模拟地地线电源地

20、FAULT过耗指示器输出，为其损耗功率：如温度超过135度时高电平转到低电平指示该芯片过耗。

21、SET调整电流限制输入。

23、TON计时选择控制输入。

24、REF基准电压输出。

25、OVP过压保护控制输入脚，接地为正常操作和具有过压保护功能，连VCC丧失过压保护功能。

26、FBS电压输出远端反馈感应输入。

27、STEER逻辑控制第二反馈输入。

28、TIME/ON5双重用途时电容和开或关控制输入

29、RESET复位输出V1-0v跳变，低电平时复位。

30、SEQ选择PWM电源电平轮换器的次序：SEQ接地时5v输出在3.3v之前。SEQ接REF上，3.3v5v各自独立。SEQ接v1上时3.3v输出在5v之前。

31、RT定时电阻。

32、CT定时电容。

33、ILIM电流限制门限调整。

34、SYNC振荡器同步和频率选择，150Khz操作时，sync连接到GND，300Khz时连接到REF上，用0-5v驱使sync使频率在340-195Khz.35、VIN电压输入。

36、VREFEN参考电压。

37、VOUT电压输出。

38、VCNTL供电。
