DCDC升压IC电路设计有哪些标准需要遵循呢

发布时间:2020-12-19 03:00:00来源:http://www.szxunrui.cn/news525473.html

DCDC升压IC电路设计有哪些标准需要遵循:

①电源开关頻率(SwitchingFrequency)

常见的电源开关頻率大部分在500kHz之上。较高的电源开关頻率1.2M到2M的也是有,因为頻率高开关损耗提升IC排热设计方案好些,故关键集中化在9V底压键入小电流量的商品。电源开关頻率关联到电感器电容器的采用,其他如EMC,负载下噪声等难题也与之相关。

②意见反馈参照工作电压及精密度(FeedbackVoltage&outputaccuracy)

意见反馈工作电压要与內部的参照工作电压相较为,相互配合外界的意见反馈分压电路电阻器,輸出不一样工作电压。不一样商品的参照工作电压会出现不一样,如0.6~0.8V,更换时留意调节意见反馈电阻器。

意见反馈电阻器要采用1%精密度,要是依据生产厂家强烈推荐选择,一般不必选的太大,以防影响可靠性。参照工作电压精密度危害輸出精确度,普遍精密度在2%下列,如1%~1.5%,高精度的生产成本会出现区别。

③线形稳定性和负荷稳定性(line/loadregulation):

线形稳定性反映键入工作电压转变输出电压可靠性。负荷稳定性反映输出负载转变输出电压可靠性。一般规定1%,较大不必超3%。

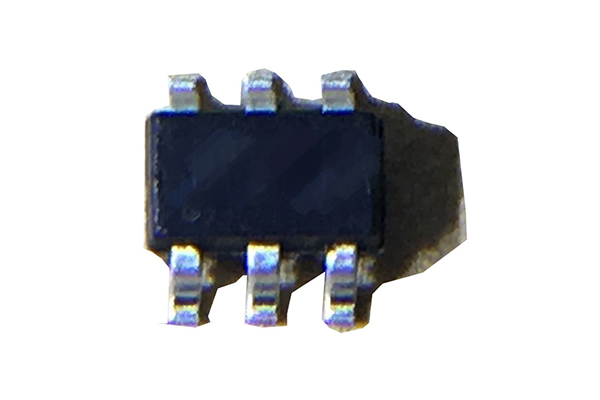

马达驱动IC,DCDC升压IC
④EN脉冲信号

DCDC升压IC的EN高低电频要考虑元器件规格型号规定,一些IC不可以超过特殊工作电压范畴;电阻分压时留意考虑立即关闭,而且考虑到工作电压起伏较大范畴需要考虑。

因为时钟频率操纵的必须,该脚位会提升电容器,为了更好地脉冲信号调整和关闭充放电,另外要有对地电阻器。

⑤维护特性

DCDC升压IC要有过电流保护OCP,超温维护OTP等,而且维护后标准消退能自修复。

其他:规定有软起动;传热系数和封裝;应用温度范围要能遮盖高低温试验等。
