FM116B 马达驱动IC新品发布

发布时间:2019/7/23 0:00:00来源:http://www.szxunrui.cn/news124830.html


FM116B 马达驱动IC新品主要是为驱动小电流直流马达而设计的集成电路,这种电路采用的封装型号是 SOT23-6 ,在空间敏感的系统设计上是很理想的。

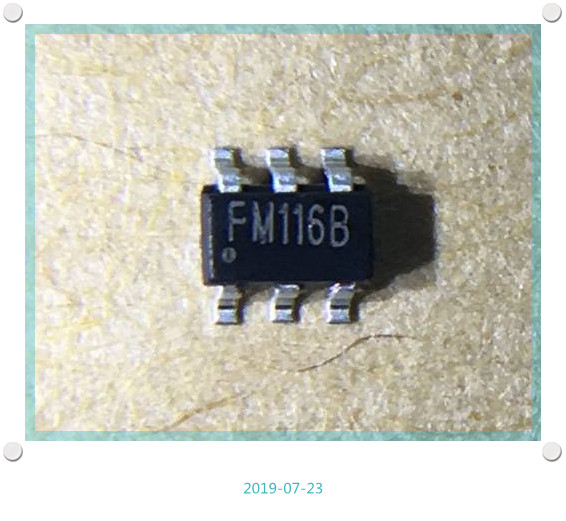

FM116B 马达驱动IC新品

它的电路采用的是H桥结构, 内置功率 MOSFET 开关,可实现对负载直流电机正转、反转、刹车以及待机四个功能的控制,刹车功能可使负载电机快速停止转动,待机功能使电路静态功耗极低( 小于 1uA)。电路内置低阻功率 MOSFET 开关,在 300mA 负载电流条件下,电路产生的压降 500mV,功耗为 150mW,在 SOT23-6 封装允许的范围之内,电路可长时间持续工作。

FM116B 马达驱动IC新品内置带迟滞效应的热保护功能(TSD)。在27℃,VDD=4V 条件下 FM116B 持续最大输出电流为 550mA。受封装散热能力的影响随着环境温度的升高,最大持续输出电流必须适当降低。


FM116B 马达驱动IC新品特点有以下8点:

1、? 低待机电流 (typ.0.1uA)

2、? 内置 PMOS/NMOS 功率开关的单通道 H 桥驱动器

3、? 500mA 电流输出能力(VDD=4V,RL=5Ω)

4、? FM116B 内置带迟滞效应的热保护功能 (TSD)

5、? 有正转/反转/停止/刹车四个功能

6、? 宽工作电压范围,适用于锂电池供电(2.5V~5V)

7、? 封装形式:SOT23-6

8、? CMOS 输入,输入无需额外限流电阻


FM116B 马达驱动IC新品应用领域

主要是以电动玩具为主,还有3C数码,医疗电子,物联网IoT,新能源,军工/航天,安防设备,家用电器,智能家居,广电教育,照明电子,测量仪器,可穿戴设备,汽车电子,网络通信等领域。


FM116B 马达驱动IC新品注意事项:

1、FM116B 马达驱动IC新品输入口不允许悬空。高温时,由于反偏结存在微弱漏电流,该漏电流下拉电阻会导致悬空引脚的输入点平由低电平变为高电平,会导致电路输出错误的信号;

2、FM116B 马达驱动IC新品应用于遥控玩具车前轮转向驱动时,只能应用在堵装电流小于550mA的应用场合,超过550mA,FM116B 马达驱动IC新品容易进入过热状态,影响正常玩具超控;

3、FM116B 马达驱动IC新品容易MOS工艺设计制造,对静电敏感。电路的抗静电等级为1500V(人体模型),要求在包装、传输、加工生产等全过程中必须防静电。
