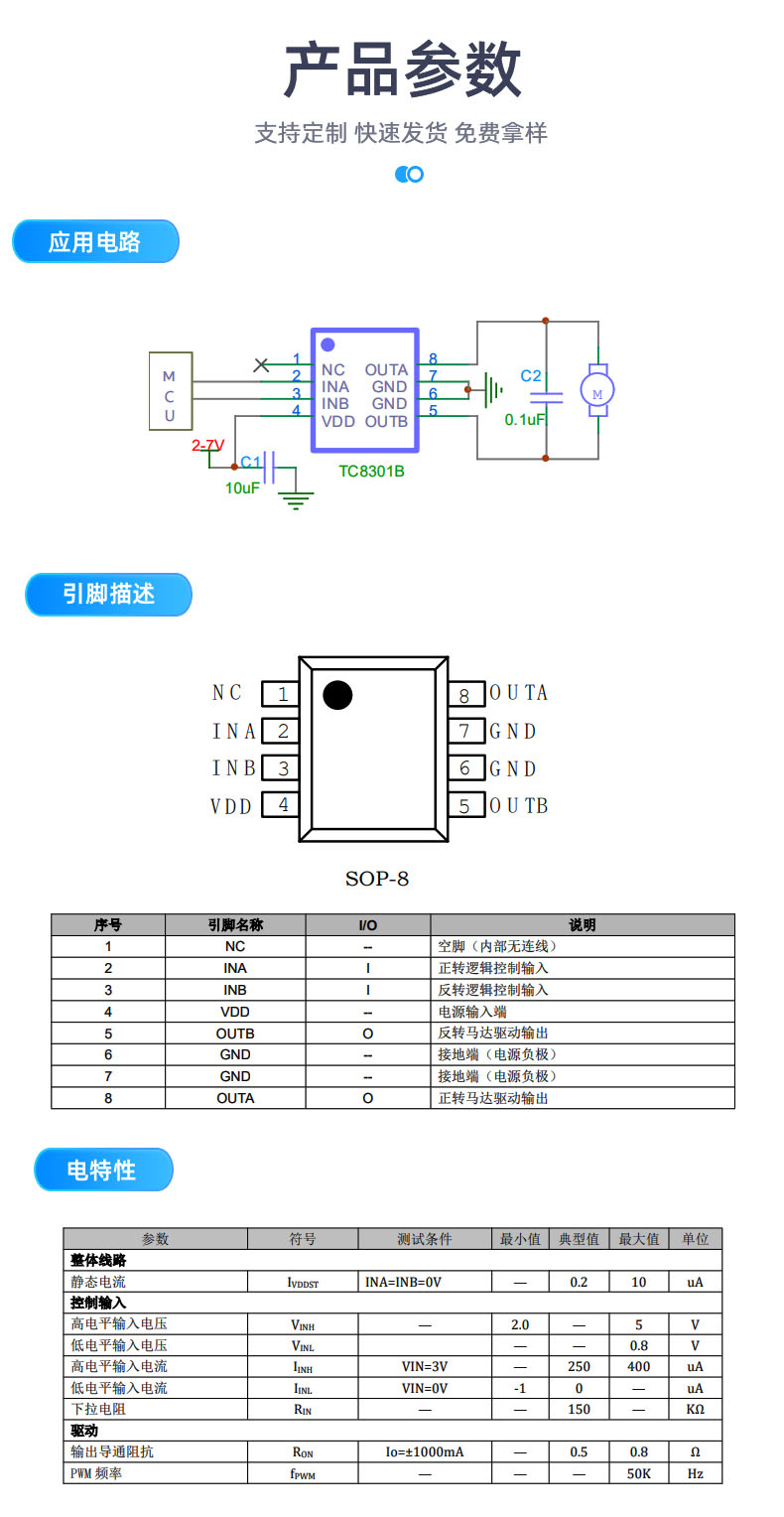

1.7A 有刷直流单颗电机正反转驱动芯片TC8301B
概述
该产品应用于各种具有马达正反转驱动的产品比如遥 控玩具车仔、电动牙刷等。电路内部集成了采用 N 沟道 和 P 沟道功率 MOSFET 设计的 H 桥驱动电路，适合 于驱动有刷直流马达或者驱动步进马达的一个绕组。该电 路具备较宽的工作电压范围（从 2V 到 7.2V）， 最大持 续输出电流可达 1.7A，最大峰值输出电流达到 2.5A。 该驱动电路内置过热保护电路。通过驱动电路的负载 电流远大于电路的最大持续电流时，受封装散热能力限 制，电路内部芯片的结温将会迅速升高，一旦超过设定值 (典型值 150℃)， 内部电路将立即关断输出功率管，切断 负载电流，避免温度持续升高造成塑料封装冒烟、起火等 安全隐患。内置的温度迟滞电路，确保电路恢复到安全温 度后才可有效重新对电路进行控制。
应用领域
* 电动牙刷
* 照相机镜头驱动
* 电子锁
* 玩具马达驱动
* 机器人
* 震动器、自动茶几
特点
* 单通道内置功率 MOS 全桥驱动
* 驱动前进、后退、停止及刹车功能
* 内置迟滞热效应过热保护功能
* 低导通内阻 0.5Ω/1A 时
* 最大连续输出电流可达 1.7A,峰值 2.5A
* PWM 驱动频率可高达 50KHz
* 采用 SOP-8 封装形式
